Na čo sa používa bezfarebné optické sklo?

Bezfarebné optické sklo sa používa v pozoruhodne širokom spektre priemyselných odvetví – od presných vedeckých prístrojov a lekárskych zobrazovacích systémov až po spotrebiteľské kamery, obrannú optiku a architektonické zasklenie. Jeho definujúcou charakteristikou je výnimočne vysoká priepustnosť viditeľného svetla prakticky bez selektívnej absorpcie alebo zafarbenia, čo z neho robí základný materiál všade tam, kde je potrebné svetlo viesť, zaostrovať, štiepiť alebo filtrovať s maximálnou presnosťou. Na rozdiel od štandardného okenného skla je bezfarebné optické sklo skonštruované podľa presných špecifikácií indexu lomu, ultranízkeho obsahu vnútorných bublín a tolerancií rovinnosti povrchu meraných v nanometroch.

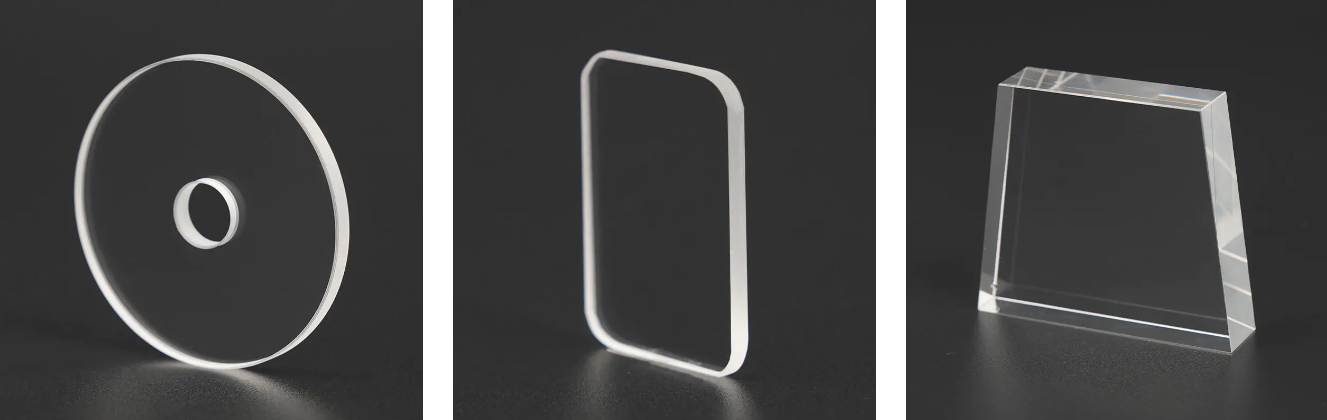

Tento výraz zahŕňa skupinu presne formulovaných typov skla – vrátane optické korunové sklo , borosilikátové varianty a vysoko čisté kremenné sklo – každé optimalizované pre špecifické rozsahy vlnových dĺžok, podmienky prostredia a mechanické požiadavky. Pochopenie toho, ktorý typ sa hodí pre ktorú aplikáciu, je nevyhnutné pre inžinierov, špecialistov na obstarávanie a systémových dizajnérov pracujúcich s optickými zostavami.

Čím sa bezfarebné optické sklo líši od bežného skla

Rozdiel medzi priemyselným plaveným sklom a presným optickým sklom nie je len vecou jasnosti – odráža zásadne odlišné výrobné filozofie, štandardy čistoty surovín a protokoly testovania po výrobe. Optické sklo s vysokou priepustnosťou dosahuje rýchlosti priepustnosti viditeľného svetla 92 % alebo viac na povrch , zatiaľ čo štandardné plavené sklo zvyčajne prepúšťa len 80–87 % v dôsledku obsahu oxidu železa a povrchových nedokonalostí.

Medzi kľúčové rozlišovacie vlastnosti presného optického skla patria:

• Homogenita indexu lomu: Variácia naprieč jedným polotovarom držaným na ±1 × 10⁻⁵ alebo lepšie vo vysokokvalitnom materiáli
• Bublina a trieda inklúzie: Počítané a kategorizované podľa noriem ISO 10110; Stupeň 0 umožňuje v podstate nulové viditeľné inklúzie
• Stupeň strií: Meranie pruhov homogenity skla, ktoré by skresľovali vlnoplochy; optické sklenené terče triedy A (žiadne detekovateľné pruhy)
• Stresový dvojlom: Zvyškové napätie z výroby je žíhané pod 10 nm/cm, aby sa zabránilo polarizačným artefaktom
• Kvalita povrchu: Špecifikácie škrabania vyjadrené ako 10-5 alebo 20-10 podľa MIL-PRF-13830B pre presné povrchy

Vyššie uvedená tabuľka ilustruje značnú priepustnosť priepustnosti medzi presnými druhmi optického skla a štandardným architektonickým sklom. Dokonca aj a 10-15% zlepšenie priepustnosti sa priamo premieta do merateľného zvýšenia kontrastu obrazu, pomeru signálu k šumu snímača a účinnosti systému – čo vysvetľuje, prečo presné optické sklo vyžaduje vyššie materiálové špecifikácie v akejkoľvek aplikácii kritickej pre fotón. Vo viacprvkových optických systémoch je tento rozdiel prevádzkovo kritický kvôli kumulatívnemu účinku strát priepustnosti na povrchu cez päť alebo desať prvkov šošovky.

Primárne aplikácie bezfarebného optického skla v priemysle

Presné optické sklo slúži ako základný materiál prakticky v každom systéme, ktorý vyžaduje riadenú manipuláciu so svetlom. Jeho aplikácie zahŕňajú priemyselné odvetvia od zdravotníctva až po letecký priemysel a špecifický typ skla používaný v každom kontexte je vybraný tak, aby zodpovedal jedinečným vlnovým dĺžkam, environmentálnym a mechanickým požiadavkám tejto aplikácie.

Lekárske a vedecké prístroje

Pri medicínskom zobrazovaní – vrátane mikroskopie, endoskopie, oftalmologického vybavenia a prietokovej cytometrie – musí bezfarebné optické sklo poskytovať konzistentný optický výkon v podmienkach sterilizácie, tepelných cyklov a vystavení čistiacim prostriedkom. Bezfarebné optické sklo D263T , tenké borosilikátové sklo vyrobené s úzkymi toleranciami hrúbky, je široko používané ako krycie sklo mikroskopického sklíčka a ako materiál okienka v mikrofluidných diagnostických zariadeniach. Jeho nízka autofluorescencia je nevyhnutná pre aplikácie fluorescenčnej mikroskopie, kde by svetlo pozadia inak zatienilo meraný signál.

Biochemické analyzátory sa spoliehajú na optické bunky vyrobené z optické sklo s vysokou priepustnosťou na meranie absorbancie vzoriek v rozsahu vlnových dĺžok viditeľných v UV žiarení. Jediná chyba merania absorbancie 0,005 AU v klinickom chemickom analyzátore sa môže premietnuť do diagnostickej chyby – čo znamená, že konzistencia prenosu materiálu a absencia vnútorných defektov je priamo spojená s výsledkami bezpečnosti pacienta.

Fotografia, kino a spotrebiteľská optika

Objektívy fotoaparátov, teleskopické objektívy, systémy binokulárnych hranolov a optika projektora patria medzi aplikácie s najvyšším objemom priehľadné sklo optických šošoviek . K9 (BK7) bezfarebné optické sklo — borosilikátové korunové sklo s indexom lomu 1,5168 a číslom Abbe 64,17 — je možno jediné najpoužívanejšie optické sklo na svete, ktoré sa objavuje vo všetkom, od modulov šošoviek smartfónov až po objektívy mikroskopov na výskum a expandéry laserového lúča.

Prizmové bezfarebné optické sklo komponenty sú kritické v ďalekohľadoch, diaľkomeroch a spektrometroch, kde konfigurácie Porro alebo strešné hranoly zložia optickú dráhu pri zachovaní plnej kvality obrazu. Materiál musí vykazovať extrémne nízky obsah strií – akákoľvek nehomogenita v skle spôsobí skreslenie čela vlny viditeľné ako znížená ostrosť obrazu pri veľkom zväčšení.

Obranná, letecká a sledovacia optika

Vojenské a letecké optické systémy kladú najnáročnejšie špecifikácie na bezfarebné optické sklo – vyžadujú výkon v extrémnych teplotných rozsahoch (-60 °C až 120 °C), odolnosť voči vlhkosti, piesku a napadnutiu hubami a rozmerovú stabilitu pri zaťažení vibráciami a nárazmi. Tepelné zobrazovacie systémy, laserové diaľkomery, zariadenia na nočné videnie a okná na navádzanie rakiet všetky využívajú špecializované optické sklá spĺňajúce normy MIL-SPEC. Bezfarebné kremenné optické sklo je obzvlášť obľúbený vo vojenských aplikáciách prenášajúcich UV žiarenie kvôli svojej zanedbateľnej tepelnej rozťažnosti a tvrdosti žiarenia.

Polovodičová fotolitografia a elektronika

Pri výrobe polovodičov si vyžadujú fotomaskové substráty, optika na kontrolu plátkov a systémy vystavenia UV žiareniu presné optické sklo s výnimočnou UV priepustnosťou a takmer nulovým koeficientom tepelnej rozťažnosti (CTE). Pri vlnovej dĺžke 193nm ArF excimerového lasera používanej v hlbokej UV litografii poskytuje adekvátnu priepustnosť a odolnosť voči žiareniu iba syntetický tavený oxid kremičitý – najčistejšia forma bezfarebného kremenného optického skla. Dokonca aj malá nerovnomernosť CTE naprieč polotovarom nitkového kríža by posunula polohy prvkov počas tepelného cyklovania, čo by spôsobilo zlyhania riadenia šírky čiary na subnanometrovej stupnici.

Priemyselná distribúcia dopytu po bezfarebnom optickom skle

Globálny dopyt po precíznom optickom skle je medzi odvetviami rozdelený nerovnomerne, pričom spotrebná elektronika a zobrazovanie predstavujú segment s najväčším objemom a obrana/letectvo predstavuje segment s najvyššou hodnotou na kilogram. Pochopenie tejto distribúcie pomáha výrobcom a kupujúcim predvídať požiadavky na špecifikácie a priority dodávateľského reťazca.

Spotrebná elektronika – vrátane fotoaparátov smartfónov, optiky slúchadiel AR/VR a modulov webových kamier pre laptopy – predstavuje takmer 38 % celosvetového dopytu po bezfarebnom optickom skle podľa objemu , poháňaný neúprosnou miniaturizáciou vysokovýkonných zobrazovacích systémov. Medicínsky a vedecký sektor nasleduje s 22 %, čo odráža stabilný rast diagnostiky, prístrojového vybavenia genomiky a testovacích zariadení na mieste starostlivosti. Obranné a polovodičové segmenty, aj keď sú objemovo menšie, predstavujú neúmerne vysoké technické špecifikácie a požiadavky na kvalitu, často zahŕňajúce prispôsobené sklenené kompozície, ktoré nie sú dostupné prostredníctvom štandardných katalógových ponúk.

Typy bezfarebného optického skla a ich špecifické prípady použitia

Nie všetky bezfarebné optické sklá sú zameniteľné. Každá formulácia nesie jedinečnú kombináciu indexu lomu, disperzie, tepelných vlastností, chemickej odolnosti a spracovateľnosti, vďaka čomu je vhodná pre špecifické aplikácie. Nižšie je uvedený porovnávací prehľad primárnych typov:

Výber správneho typu nie je len rozhodnutím o výkone, ale aj ekonomickým rozhodnutím. Bezfarebné kremenné optické sklo ponúka bezkonkurenčný UV výkon a tepelnú stabilitu, ale je podstatne náročnejšie na opracovanie ako sklo K9, čo si vyžaduje diamantové nástroje a predĺžené leštiace cykly. Pre aplikácie vo viditeľnom svetle, kde sa nevyžaduje UV výkon, sklo K9 alebo B270 zvyčajne poskytuje ekvivalentnú optickú kvalitu pri nižších výrobných nákladoch a kratšom čase.

Optické korunkové sklo a jeho úloha v dizajne objektívu

Optické korunkové sklo — definovaná kombináciou relatívne nízkeho indexu lomu (nd < 1,60) a nízkej disperzie (Abbeho číslo > 55) — je základom dizajnu achromatických dvojitých šošoviek. Keď je korunové sklo spárované s flintovým sklom (vyšší index, vyššia disperzia) v konfigurácii cementovaného dubletu, koriguje chromatickú aberáciu - tendenciu jednoduchých šošoviek sústrediť rôzne vlnové dĺžky svetla v rôznych bodoch, čo spôsobuje farebné lemovanie na obrázkoch.

Princíp achromatického dubletu, prvýkrát demonštrovaný v 18. storočí, sa dodnes aktívne používa vo všetkom, od puškohľadov a teleobjektívov fotoaparátov až po astronomické refraktory a priemyselné systémy strojového videnia. Sklo K9 funguje ako optické korunové sklo v mnohých z týchto systémov, spárované s ťažšími kamienkovými sklami na dosiahnutie požadovanej chromatickej korekcie bez nákladov na exotickejšie typy skla.

Vyššie uvedené krivky priepustnosti odhaľujú definujúce oddelenie medzi typmi skla: bezfarebné kremenné optické sklo udržuje nad 80 % priepustnosť od približne 200 nm hlbokého UV cez 2 500 nm stredného infračerveného žiarenia, čo z neho robí jedinú skutočne širokopásmovú možnosť. Optické sklá K9 a B270, hoci sú vynikajúce vo viditeľnom rozsahu (380 – 780 nm), sa stávajú nepriehľadnými pod približne 330 nm – s výnimkou aplikácií založených na UV, ako sú fototerapeutické zariadenia, UV spektroskopia a nástroje na osvit polovodičov. Pre dizajnérov systémov je táto spektrálna selektivita rovnako dôležitá vlastnosť ako index lomu pri špecifikácii sklenených komponentov.

Nové aplikácie: Automobilový priemysel, AR/VR a fotovoltaika

Okrem tradičnej optiky, bezfarebné optické sklo je čoraz ústrednejším prvkom technologických platforiem novej generácie, ktoré menia vzorce dopytu v globálnom sklárskom priemysle.

Automobilová optika LiDAR a ADAS

Autonómne a poloautonómne vozidlá využívajú senzory LiDAR (Light Detection and Ranging) pracujúce primárne na vlnových dĺžkach 905 nm a 1550 nm. Ochranné sklá a zaostrovacia optika v týchto systémoch vyžadujú sklo s vynikajúcou priepustnosťou NIR, odolnosťou voči kolísaniu teploty v automobiloch (-40 °C až 105 °C) a vysokou tvrdosťou povrchu, aby odolali cestným nečistotám. Bezfarebné borosilikátové optické sklo a sklo K9 s povlakom AR sú pre túto aplikáciu v aktívnom hodnotení, pričom sa predpokladá, že trh s optickým sklom pre automobily porastie o 18–22 % CAGR do roku 2030 .

Vlnovody rozšírenej a virtuálnej reality

Vlnovodná optika náhlavnej súpravy AR – tenké sklenené platne, ktoré vedú premietaný obraz do oka úplným vnútorným odrazom – vyžadujú sklo s indexom lomu nad 1,75, extrémne rovnomernú hrúbku naprieč veľkými platňami a výnimočnú rovinnosť povrchu. To posúva hranice štandardného bezfarebného optického skla do špecializovaných formulácií s vysokým indexom, ale vlnovodové substrátové sklo používané v základných aplikáciách AR sa stále spolieha na presné varianty korunového skla, ktoré spĺňajú prísne požiadavky na hrúbku a rovinnosť.

Fotovoltaické a solárne koncentračné sklo

Ultra biele bezfarebné optické sklo — vyrába sa s obsahom oxidu železa nižším ako 0,01 % — používa sa ako krycie sklo pre vysokoúčinné solárne panely a sústavy šošoviek s koncentrovanou solárnou energiou (CSP). Štandardné solárne sklo prepúšťa približne 91 % dopadajúceho svetla; ultrabiele optické sklo to podporuje 93 – 94 % , čo sa premieta do merateľných ziskov energie vo veľkých solárnych farmách. Odhaduje sa, že toto odvetvie spotrebuje nad 120 miliónov metrov štvorcových ultračíreho skla ročne pre fotovoltaické aplikácie na celom svete.

Radarová tabuľka jasne zobrazuje základný kompromis pri výbere optického skla: kremenné sklo dominuje v priepustnosti UV žiarenia, tepelnej stabilite a chemickej odolnosti, ale má slabé výsledky v oblasti spracovateľnosti a nákladovej efektívnosti kvôli svojej extrémnej tvrdosti a vysokej teplote topenia. Sklá K9 a B270 sú naopak vysoko opracovateľné – môžu byť presne brúsené, leštené a potiahnuté AR štandardným optickým výrobným zariadením – čo z nich robí praktickú voľbu pre veľkú väčšinu aplikácií na zobrazovanie vo viditeľnom svetle. Systémoví dizajnéri musia zvážiť tieto kompromisy s technickými požiadavkami a ekonomikou výroby.

Normy kvality a certifikácie pre presné optické sklo

Získavanie presných komponentov optického skla si vyžaduje overiteľnú kvalitnú dokumentáciu, najmä pre regulované odvetvia, ako sú zdravotnícke zariadenia, letectvo a obrana. Nasledujúce normy upravujú kvalitu optického skla na rôznych trhoch:

Pri hodnotení a priehľadné sklo optických šošoviek dodávateľ, nákupcovia vo výrobe zdravotníckych pomôcok by mali ako minimálne požiadavky overiť spôsobilosť dokumentácie ISO 10110 a certifikáciu ISO 9001. Obstarávanie v oblasti obrany pridáva súlad s MIL-SPEC a požiadavky na vysledovateľnosť šarže materiálu. Pre fotovoltaické a elektronické aplikácie sú certifikácia 3C a súlad so smernicou RoHS čoraz viac štandardnými požiadavkami zo strany nadväzujúcich OEM zákazníkov.

O spoločnosti Optický prvok Nantong Xiangyang Co., Ltd.

Nantong Xiangyang Optical Element Co., Ltd. bola založená v roku 1996 a rozrástla sa na uznávaný high-tech podnik v provincii Jiangsu, ktorý zaberá 10 000 metrov štvorcových výrobné zariadenie. Ako profesionálny OEM bezfarebné optické sklo dodávateľ a továreň na bezfarebné optické sklo ODM v Číne, spoločnosť sa špecializuje na výrobu a spracovanie farebného optického skla, bezfarebného optického skla a sieťotlače a temperovania plochého skla.

Kvalita produktov spoločnosti spĺňa ISO 9001-2000 štandardy kvality výrobkov a je držiteľom certifikácie systému kvality 3C. Jej divízia výroby optických komponentov má na starosti viac ako sto druhov výrobkov z farebného optického skla pokrývajúcich ultrafialové, viditeľné, blízke infračervené a infračervené spektrálne oblasti – podporuje aplikácie v optických prístrojoch, lekárskych prístrojoch, biochemických analyzátoroch, letectve, vojenských systémoch a vedeckých výskumných inštitúciách.

Divízia výrobkov z plochého skla sa špecializuje na hlboké spracovanie skla, sieťotlač a kalenie skla, s podporou automatizovaných výrobných liniek a kontrolných zariadení z Nemecka, Japonska a Švajčiarska. Spoločnosť Xiangyang sa zaviazala byť najprofesionálnejším dodávateľom komponentov z optického skla, ako aj sieťotlačových a temperovacích riešení na sklo – slúžiť globálnej zákazníckej základni so spoľahlivými možnosťami prispôsobenia požiadavkám OEM a ODM.
