Bezfarebné optické sklo je presný optický materiál navrhnutý tak, aby prenášal viditeľné svetlo s minimálnou absorpciou, takmer bez farebného odtieňa a prísne kontrolovaným refrakčným správaním. Na rozdiel od bežného skla, ktoré sa vyrába hlavne na štrukturálne alebo dekoratívne účely, je bezfarebné optické sklo konštruované tak, že svetlo prechádzajúce cez ne sa ohýba a šíri predvídateľným, opakovateľným spôsobom. Táto predvídateľnosť umožňuje šošovkám, hranolom, filtrom a okienkam senzorov vyrobeným z bezfarebného optického skla vytvárať presné obrázky a udržiavať konzistentnú optickú cestu od jednej výrobnej šarže k ďalšej.
Z praktického hľadiska bezfarebné optické sklo zvyčajne dosahuje a priepustnosť viditeľného svetla nad 90 percent v pásme 400 až 760 nanometrov, pričom vybrané formulácie presiahli 95 percent. Pretože sklo absorbuje a rozptyľuje len veľmi málo svetla, ktoré doň vstupuje, obrazy a signály prechádzajúce cez sklo zostávajú ostré a farebný posun je obmedzený na minimum.
Takmer neutrálny prenos farieb cez viditeľné spektrum
Nízka disperzia pre zníženie chromatickej aberácie
Stabilný index lomu pri bežných prevádzkových teplotách
Vhodné na presné rezanie, brúsenie a lakovanie
Základné fyzikálne a optické vlastnosti
Hodnota bezfarebného optického skla pochádza z malého súboru merateľných vlastností, ktoré výrobcovia kontrolujú počas tavenia a žíhania. Každá z týchto vlastností bezfarebného optického skla ovplyvňuje, ako sa materiál správa vo vnútri optického systému, od jednoduchej lupy až po šošovku fotoaparátu s viacerými prvkami.
Vysoká priepustnosť viditeľného svetla
Priepustnosť v pásme 400 až 760 nanometrov sa bežne pohybuje medzi 90 a 95 percentami, čo znamená, že väčšina svetla vstupujúceho do skla sa dostane na druhú stranu namiesto toho, aby bolo absorbované alebo rozptýlené. Vyššia priepustnosť udržuje obrazy jasnejšie a znižuje straty signálu v zariadeniach, ako sú mikroskopy a analytické senzory.
Nízky rozptyl a vysoké číslo Abbe
Disperzia popisuje, ako veľmi materiál ohýba rôzne vlnové dĺžky svetla o rôzne množstvá. Bezfarebné optické sklo s vysokým Abbeovým číslom šíri svetlo menej nerovnomerne, pričom zachováva červené, zelené a modré vlnové dĺžky zaostrené bližšie k rovnakému bodu a znižuje farebné lemovanie na okrajoch obrazu.
Stabilné optické konštanty pri zmene teploty
Index lomu a disperzný koeficient sú formulované tak, aby sa pri stúpajúcej alebo klesajúcej teplote okolia posúvali len mierne. To je dôležité v zariadeniach, ktoré fungujú vonku, vo vozidlách alebo v priemyselných prostrediach, kde teplota nie je prísne kontrolovaná.
Mechanická a chemická odolnosť
Bezfarebné optické sklo vo všeobecnosti odoláva rezaniu, brúseniu, vŕtaniu a lakovaniu bez praskania alebo straty lesku a odoláva postupnej degradácii povrchu vlhkosťou alebo miernym chemickým vystavením počas bežnej manipulácie a skladovania.
Všeobecné referenčné rozsahy pre bežné kategórie vlastností bezfarebného optického skla, uvedené na porovnávacej stupnici na ilustračné účely.
Priepustnosť cez viditeľné spektrum
Priepustnosť nie je dokonale plochá naprieč každou vlnovou dĺžkou. Väčšina bezfarebných optických skiel vykazuje postupný vzostup od fialového konca spektra, široké plató s vysokou priepustnosťou cez stred viditeľného rozsahu a mierne zúženie v blízkosti tmavočervených vlnových dĺžok, pričom presný tvar závisí od zloženia a fyzickej hrúbky.
Zovšeobecnený tvar krivky priepustnosti pre bezfarebné optické sklo vo viditeľnom pásme, znázornený skôr na ilustráciu než na špecifické dávkové meranie.
Úlohu zohráva aj hrúbka. Tenšie časti prepúšťajú viac svetla pre danú kompozíciu, a preto dizajnéri optiky špecifikujú typ materiálu a fyzickú hrúbku spoločne, keď sa zameriavajú na hodnotu priepustnosti pre hotový komponent.
Bezfarebné optické sklo je rozdelené do niekoľkých širokých skupín podľa zloženia. Každá rodina vyvažuje priepustnosť, disperziu, tvrdosť a správanie pri spracovaní odlišne, takže správna voľba závisí od budovaného optického systému.
Referenčné porovnanie bežných skupín bezfarebných optických skiel
Sklenená rodinka
Typický index lomu
Relatívna disperzia
Bežné použitie
Bezfarebné sklo typu korunky
Približne 1,52
Nízka
Všeobecné šošovky, hranoly
Borosilikátové bezfarebné sklo
Približne 1.51
Nízka
Prístrojové okná, filtre
Optické sklo na báze kremeňa
Približne 1.46
Veľmi nízka
Komponenty prepúšťajúce UV žiarenie
Bezfarebné sklo typu flint
Približne 1,58
Mierne
Párovanie achromatických šošoviek
Približný index lomu podľa skupiny skiel, uvedený skôr na všeobecné porovnanie ako na špecifikáciu jedného dodávateľa.
Bezfarebné optické sklo verzus výkon bežného skla
Hlavným rozdielom medzi bezfarebným optickým sklom a obyčajným sklom nie je vzhľad, ale ovládanie. Bežné okenné alebo obalové sklo sa vyrába hlavne podľa štrukturálneho a vizuálneho štandardu, zatiaľ čo bezfarebné optické sklo sa vyrába podľa konzistentného optického štandardu, čo znamená, že index lomu, priepustnosť a presnosť povrchu sú kontrolované a udržiavané v rámci prísnej tolerancie od šarže k šarži.
Kvalitatívne porovnanie naprieč piatimi dimenziami výkonu, ktoré sú pre ilustráciu hodnotené na relatívnej stupnici od jednej do piatich.
Bezfarebné optické sklo má vo všeobecnosti vyššie skóre, pokiaľ ide o optickú čírosť a kontrolu disperzie, pretože tieto dva faktory sú špecificky skonštruované počas tavenia, zatiaľ čo formulácie bežného skla nie sú upravené na optický výkon.
Výrobný proces a konštrukčný návrh

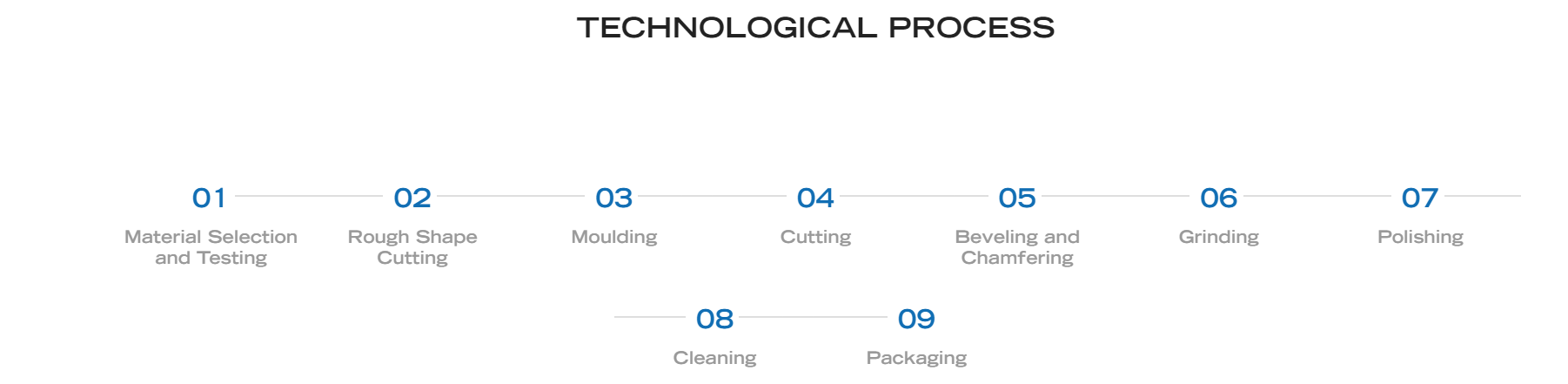

Výroba bezfarebného optického skla zahŕňa niekoľko kontrolovaných fáz, z ktorých každá ovplyvňuje konečnú priepustnosť, presnosť povrchu a mechanickú spoľahlivosť hotového dielu.
Dávkovanie a tavenie surovín pri kontrolovanej teplote
Pomalé žíhanie na zmiernenie vnútorného napätia a stabilizáciu indexu lomu
Hrubé rezanie na polotovary s veľkosťou pre cieľový komponent
Presné brúsenie na požadované zakrivenie alebo rovinnosť
Jemné leštenie na dosiahnutie optickej kvality povrchu
Voliteľný povlak pre antireflexné alebo spektrálne filtrovanie
Zjednodušený štrukturálny pohľad na hotový bezfarebný optický sklenený blok po brúsení, leštení a nátere.
Kľúčové aplikácie bezfarebného optického skla
Pretože predvídateľne prenáša svetlo a vďaka precíznemu spracovaniu si zachováva svoj tvar, aplikácie bezfarebného optického skla sa rozširujú na širokú škálu zariadení, kde záleží na kvalite obrazu alebo presnosti signálu.
Relatívny dôraz na použitie bezfarebného optického skla podľa poľa, znázornený na ilustráciu a nie ako údaj z prieskumu trhu.
Optické prístroje such as microscopes, telescopes, and rangefinders
Lekárske a biochemické analytické prístroje
Okná elektronických zariadení, kryty snímačov a komponenty displeja
Letecké a vedecké výskumné zariadenia
Laboratórne a vzdelávacie optické demonštračné nástroje
Výber výrobcu alebo dodávateľa bezfarebného optického skla
Výber spoľahlivého výrobcu bezfarebného optického skla ovplyvňuje výkon aj konzistenciu hotových komponentov v rámci celej výrobnej série. Pred zadaním vzorovej objednávky sa oplatí skontrolovať niekoľko praktických bodov.
Rozsah spracovania, pretože rezanie, brúsenie, leštenie a povrchová úprava v jednom zariadení znižuje rozdiely pri manipulácii medzi jednotlivými krokmi
Konzistencia šarže, takže index lomu a priepustnosť zostávajú v rámci úzkej tolerancie od jedného výrobného cyklu k druhému
Možnosť prispôsobenia, pretože požiadavky na veľkosti, zakrivenie a povrchovú úpravu sa medzi projektmi často líšia
Schopnosť testovania, pretože domáce meracie zariadenie podporuje kontrolu optických konštánt pred odoslaním dielov
Jasná komunikácia a technická podpora počas finalizácie špecifikácie a vzorkovania
Kupujúci, ktorí skúmajú dodávateľa bezfarebného optického skla, často v rámci tohto procesu porovnávajú regionálne výrobné základne. Prevádzka výrobcu bezfarebného optického skla v Číne môže ponúknuť integrované spracovanie od surového skla až po hotové, potiahnuté komponenty v rámci jedného dodávateľského reťazca, čo skracuje komunikačné cykly pre zákazkové objednávky a opakovanú výrobu.
Výrobné zázemie a výrobné kapacity
Výroba farebného a bezfarebného optického skla spolu so sieťotlačou a temperovaním plochého skla sa vykonáva v našom závode od roku 1996 na mieste s rozlohou približne 10 000 metrov štvorcových v provincii Jiangsu. Divízia optických komponentov sa zameriava na farebné a bezfarebné optické sklenené filtre, pokrývajúce oblasti ultrafialového a viditeľného svetla, ako aj blízke infračervené a infračervené oblasti, pričom na mieste sa spracováva viac ako sto variácií sklenených výrobkov.
Spracovateľské zariadenia na mieste podporujú rezanie, brúsenie, leštenie a povrchovú úpravu spolu s vlastnými testovacími prístrojmi používanými na kontrolu optického výkonu pred zabalením dielov na odoslanie. Vyrábané komponenty sa používajú v optických prístrojoch, lekárskych a biochemických prístrojoch, analytických prístrojoch, elektronike, letectve a výskumných alebo vzdelávacích zariadeniach, pričom OEM a ODM spracovanie je k dispozícii pre vlastné špecifikácie bezfarebného optického skla požadované jednotlivými zákazníkmi.
Často kladené otázky
Q1. Čo je bezfarebné optické sklo
Ide o sklo optickej kvality formulované pre vysokú priepustnosť viditeľného svetla a minimálny farebný odtieň, ktoré sa používa tam, kde sa vyžaduje presná kontrola svetla, a nie všeobecné štrukturálne alebo dekoratívne použitie.
Q2. Na čo sa používa bezfarebné optické sklo
Používa sa v šošovkách, hranoloch, oknách prístrojov, krytoch snímačov a filtroch v optických, lekárskych, analytických a elektronických zariadeniach.
Q3. Aký je rozdiel medzi bezfarebným optickým sklom a obyčajným sklom
Bežné sklo sa vyrába hlavne podľa štrukturálneho a vizuálneho štandardu, zatiaľ čo bezfarebné optické sklo sa vyrába a testuje na konzistentné optické konštanty, ako je index lomu a priepustnosť.
Q4. Čím sa optické sklo líši od bežného skla
Zloženie a chladenie optického skla sú riadené špecificky tak, aby sa riadilo, ako sa svetlo ohýba a prechádza materiálom, na čo sa bežná výroba skla necieli.
Q5. Optické sklo je úplne bezfarebné
Väčšina bezfarebného optického skla je formulovaná tak, aby bola čo najbližšie k neutrálnemu, aj keď niekedy môže zostať veľmi slabý odtieň v závislosti od zloženia a hrúbky.
Q6. Je priehľadné bezfarebné optické sklo
Áno, transparentnosť je jednou z jeho charakteristických čŕt, ktorú podporuje vysoká priepustnosť viditeľného svetla a leštená povrchová úprava s nízkym rozptylom.
Q7. Aké sú vlastnosti bezfarebného optického skla
Medzi kľúčové vlastnosti bezfarebného optického skla patrí vysoká priepustnosť, nízka disperzia, stabilné optické konštanty pri zmene teploty a dobrá mechanická a chemická odolnosť.
